冷間プレス成形機

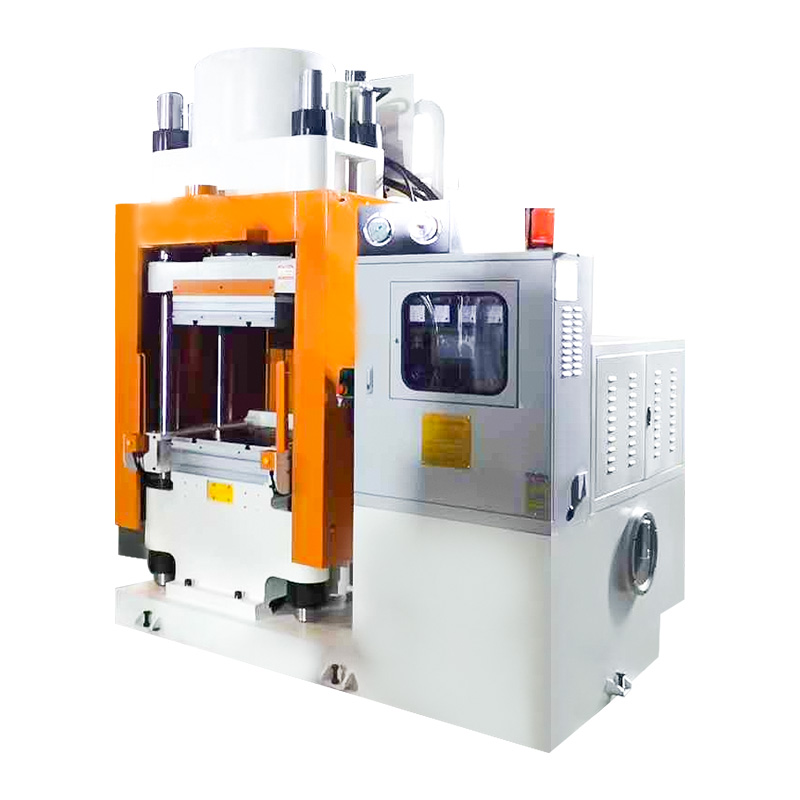

摩擦ブレーキパッドの製造プロセスにおいて、冷間プレス成形は、原材料の準備と最終的な熱間プレス硬化の間の重要な中間位置を占めます。あ 冷間プレス成形機 は、最終のホットプレス段階で熱硬化性樹脂の硬化を促進する高温を使用せず、周囲温度または周囲温度付近で制御された油圧下で、緩い摩擦材料コンパウンドを凝集性の寸法安定性のあるプリフォームに圧縮するように設計された特殊な装置です。冷間プレス成形機が何をするのか、そしてなぜこの中間ステップが高品質のブレーキパッド製造において非常に価値があるのか​​を理解することは、製造プロセス全体におけるその役割を理解するための出発点となります。

ブレーキパッドの製造に使用される摩擦材料コンパウンドは、強化繊維、摩擦調整剤、潤滑剤、研磨剤、熱硬化性樹脂バインダーの複雑な混合物で、通常はブレンド後に粉末または顆粒の形になります。この緩い状態では、コンパウンドの寸法安定性が低く、局所密度が大きく変動するため、事前に固化せずにホットプレス金型に直接充填するのには適していません。ルースコンパウンドをホットプレス金型に直接充填すると、ホットプレスサイクル中に不均一な充填、空気の閉じ込め、圧力勾配が発生し、硬化したパッドに密度のばらつきが生じる可能性があります。コールドプレス成形機は、ホットプレスに入る前にコンパウンドを安定したプリフォームに事前に固化し、最終段階で均一な密度と欠陥のない硬化のための条件を作り出すことで、この問題に対処します。

冷間プレス成形サイクル: ステップバイステップ

の動作サイクル 冷間プレス成形機 精密に計量された摩擦材料コンパウンドを金型キャビティに制御しながら装填することから始まります。この段階での充填重量の精度は、充填重量の変動が完成プリフォームの厚さと密度の変動に直接反映される重要な要素であり、その後、ホットプレス硬化段階を経て完成したブレーキパッドに反映されます。高品質の冷間プレス成形機は、自動計量および供給システムを使用して、厳しい重量公差内で配合物を供給し、手動による装填による変動を排除します。

金型が充填されると、冷間プレス成形機が制御された速度でプレス プラテンを金型に閉じ、コンパウンドの表面に徐々に油圧を加えます。プレスの初期段階では、粒子間の空隙がなくなるにつれて、ばらばらの複合粒子が再配置され、固まっていきます。コンパウンド内に閉じ込められた空気は、この段階で金型の通気システムから逃がす必要があります。プレスの閉鎖が速すぎると成形体内に空気が閉じ込められ、ホットプレスの硬化段階を経ても気孔欠陥が生じ、完成したブレーキパッドに弱点として現れます。

プレスが継続して粒子間の空隙が閉じると、さらなる緻密化を達成するために必要な圧力が急速に増加します。コールドプレス成形機は、コンパウンドの配合とパッドの仕様に応じて、通常 50 ～ 200 メガパスカルの範囲で定義された最大圧力を適用し、コンパウンド粒子が完全に固化できるように制御された滞留期間中この圧力を保持します。滞留期間の終わりに、制御された減圧速度でプレスが解放され、形成されたプリフォームが金型から排出され、ホットプレス硬化段階に移す準備が整います。冷間プレス成形サイクル全体は通常、キャビティあたり 15 ～ 60 秒で完了するため、複数の下流ホットプレス ユニットの能力に匹敵する高スループット操作となります。

冷間プレス成形機の主要コンポーネント

冷間プレス成形機の主な機能コンポーネントには、油圧パワー ユニット、プレス フレームとプラテン アセンブリ、金型と排出システム、制御システム、配合物の装填と分配インターフェイスが含まれます。油圧パワー ユニットは、プレス動作を駆動する制御された圧力を生成します。その仕様の最大圧力定格、流量、制御バルブの種類、および冷却システムによって、さまざまな金型サイズと配合物の種類にわたって正確な圧力プロファイルを実行する機械の能力が決まります。

プレス フレームは、定格油圧力をたわみなく金型に伝達し、プレス ストローク全体を通じてプラテンの平行度を維持するのに必要な構造的剛性を備えている必要があります。すべてのプレス機械の用途と同様に、ガイド コラムの設計と精度は、均一なプリフォーム密度に必要なプラテンの位置合わせの一貫性を実現する上で中心となります。プレスサイクルの終了時に、形成されたプリフォームを表面やエッジに損傷を与えることなく金型キャビティから押し出す金型排出システムは、プロセスのこの段階のプリフォームは機械的に壊れやすく、過剰な排出力や位置ずれした排出ピンによって簡単に損傷するため、特定のプリフォームの形状や加工される材料特性に合わせて設計する必要があります。

冷間プレスと直接熱間プレス: 冷間成形が価値を高める場合

すべてのブレーキパッド製造プロセスに専用の冷間プレス成形ステップが含まれているわけではなく、一部のメーカーでは、ルースコンパウンドを一段階操作でホットプレス金型に直接プレスしています。追加のプロセスステップと設備投資を正当化するのに十分な価値が冷間プレス成形によってどのように付加されるかを理解することは、ブレーキパッド製造ラインを設計または最適化する生産エンジニアにとって重要な考慮事項です。冷間プレス成形は、摩擦材料コンパウンドの流動特性が悪く、直接ホットプレス荷重下での均一な金型充填が妨げられる場合、ブレーキパッドの形状が複雑で、厚さの大幅な変動や深い凹部があり充填差が生じる場合、生産量が十分に多いためホットプレス金型への予備成形装入の迅速な装填によるスループットの利点が追加のプロセスステップを上回る場合、または要求の厳しい仕様で密度と微細構造の可能な限り高い均一性が要求される場合、冷間プレス成形は最大の価値を発揮します。高品質の自動車、商用車、鉄道ブレーキパッドの製造には、通常、これらの条件がすべて当てはまります。これが、業界をリードする製造業務で冷間プレス成形機が広く採用されている理由となります。

均一な材料分布、つまり形成されたプリフォーム体積全体にわたるすべての複合成分の均一な配置、すべての点で一貫した局所密度と組成が、冷間プレス成形機が提供しなければならない主要な品質結果です。真の均一性を達成するには、コンパウンドの準備から金型の装填、プレス、取り出しまでのプロセス全体を注意深く管理する必要があり、機械の設計機能が連携して、あらゆる段階で均一な分布を促進する条件を作り出す必要があります。

金型設計と分布均一性への貢献

冷間プレス成形機で使用される金型は受動的な容器ではなく、その設計はプレス中にコンパウンドがどのように分布するかに積極的に影響を与えます。金型キャビティの形状は、特定の領域に化合物が集中し、他の領域が比較的まばらになる優先流路を作成せずに、プレスが閉じるときに化合物がすべての領域を均一に満たすように設計する必要があります。面取り、スロット、または取り付け機構を備えたブレーキ パッドの形状の場合、金型設計では、プレス荷重下でこれらの機構の周囲でコンパウンドがどのように流れるかを考慮し、圧力がすべての表面に均一に伝わるようにする必要があります。

金型の通気も分布の均一性にとって同様に重要です。プレスが閉じて粒子間の空隙が潰されると、金型の通気システムから空気が迅速かつ均一に逃げることができなければなりません。通気が不十分だと背圧が発生し、通気が不十分な領域で化合物の固化が妨げられ、局所的な密度不足が生じます。高品質の冷間プレス成形機の金型には、慎重に設計されたベント チャネルまたは焼結ベント インサートが含まれており、プレス中にコンパウンドが金型キャビティから押し出されることなく、空気を自由に逃がすことができます。

制御されたプレス速度とその化合物の流れへの影響

冷間プレス成形機がコンパウンドに圧力を加える速度は、コンパウンドが金型内でどの程度均一に分布するかに直接的かつ重大な影響を与えます。プレスが急速に閉じると、コンパウンドが流れて金型キャビティの離れた領域を充填する時間がなくなり、圧密が開始され、その結果、十分に充填された中央領域とまばらに充填された周辺領域との間に密度勾配が生じます。また、急速プレスにより、空気が通気システムから逃げる前に成形体内に空気が閉じ込められ、ホットプレスの硬化段階を通じて持続する多孔性が形成されます。

あ 冷間プレス成形機 プログラム可能なプレス速度制御により、プレス エンジニアは多段階のプレス プロファイルを定義できます。つまり、コンパウンドが軽い圧力で分散を開始できる遅い初期アプローチ段階、圧密を開始しながら分散を続ける制御された中間段階、および目標のプリフォーム密度を達成する最終高圧段階です。プレス速度管理に対するこのプロファイルベースのアプローチは、幅広い配合配合や金型形状にわたって均一な分布を達成するための最も効果的なツールの 1 つです。

均一分布のパフォーマンス係数: 比較表

次の表は、冷間プレス成形機の操作における材料分布の均一性に影響を与える主な要因をまとめたもので、各影響のメカニズムとそれに対処する設計またはプロセスの特徴を示しています。

分布の均一性をサポートする化合物の調製の役割

冷間プレス成形機の出力における均一な材料分布は、コンパウンド準備段階の上流から始まります。すべての成分がバッチ全体に均一に分散された均一にブレンドされた摩擦材料コンパウンドは、冷間プレス成形機が均一なプリフォーム品質を提供できる開始条件を提供します。保管中や取り扱い中に重い粒子が軽い粒子から離れて沈降する偏析を伴うコンパウンドでは、プレス操作がどれほど適切に実行されたかに関係なく、摩擦や摩耗特性に影響を与える組成変化のあるプリフォームが生成されます。したがって、冷間プレス成形機は、コンパウンドの準備と取り扱い方法が金型装着の直前までブレンドの均一性を維持するように設計された完全なプロセス システムの一部として最も効果的に動作します。

単一の高温ステップでコンパウンドを直接ホットプレスするのではなく、なぜ低温でプレスする方がより強力で信頼性の高いブレーキパッドを製造できるのかという疑問は、熱硬化性摩擦複合材料の材料科学の核心に迫る問題です。その答えには、熱と圧力の組み合わせに熱硬化性樹脂システムがどのように対応するか、また、最初に低温で圧力を加え、その後の専用の硬化段階で熱を加えるというこれら 2 つのプロセス入力を分離することで、完成したパッドで可能な限り最高の密度と構造的完全性を達成できるという具体的な利点が関係しています。

低温と高温における熱硬化性樹脂の挙動

事実上すべての高性能ブレーキパッドコンパウンドに使用されるバインダーシステムである熱硬化性樹脂は、低温プレスが有利である理由を理解する上で重要な粘度-温度挙動を示します。室温では、ほとんどの熱硬化性樹脂は固体または半固体であり、粘度が高いため、大きな流動が妨げられます。温度が上昇すると、樹脂は粘度が低下する軟化段階を通過し、強化繊維と充填剤粒子の表面を濡らし、圧力下で流れるのに十分な液体になります。より高い温度では、架橋反応が始まり、樹脂は粘稠な液体から硬い熱硬化性固体に不可逆的に変化します。

1 段階のダイレクト ホットプレス プロセスでは、コンパウンドを加熱した金型に充填し、同時にプレスと硬化を行います。このアプローチの問題は、コンパウンドが完全に硬化して圧力下で最大密度に達する前に樹脂が硬化し始めることです。硬化が始まると、増加する樹脂粘度が完全な緻密化に必要な流れに抵抗し、硬化開始時に存在する空隙や低密度ゾーンが完成したパッドの構造に閉じ込められます。コールドプレス成形機は、硬化が起こる前にコンパウンドを最大密度まで固めることによってこの問題を回避し、ホットプレスの硬化段階が、ゆるくて部分的に固められた充填物ではなく、完全に緻密でボイドのないプリフォームで始まることを保証します。

事前統合による欠陥の削減

冷間プレス成形ステップを行わずに製造されたブレーキパッドで最も一般的に観察される欠陥、多孔性、層間剥離、表面ボイド、および内部亀裂はすべて、プレス段階での不完全な圧密に関連しています。硬化が始まる前に、コールドプレス成形機で低温でコンパウンドに制御された圧力を加えることで、これらの欠陥はその原因から解決されます。空隙を所定の位置に凍結させる樹脂硬化の競合効果なしに、コールドプレスサイクルの滞留時間をすべて空気の排出と空隙の閉鎖に利用できるため、気孔が排除されます。プリフォームは、同時に圧密して接合する必要がある緩い充填物ではなく、凝集して接合された成形体としてホットプレスに投入されるため、層間剥離の傾向が減少します。

冷間プレス成形の予備圧密化によって達成される強度の向上は測定可能であり、重要です。冷間プレス成形とそれに続くホットプレス硬化によって製造されたブレーキパッドは、直接ホットプレスによって製造された同等のパッドと比較して、一貫して高い圧縮強度、摩擦材とバッキングプレートの接合線での高いせん断強度、および熱疲労亀裂に対する耐性の向上を示します。これらの特性の改善は、耐用年数の延長、パッドの耐用年数全体にわたるより安定したブレーキ性能、および要求の厳しい用途における早期故障のリスクの低減に直接つながります。

後続のホットプレス段階での最適化された硬化

完全に固化した冷間プレスされたプリフォームがホットプレス金型に装填されると、緩いコンパウンド充填で可能となるよりもはるかに好ましい開始条件から硬化プロセスが始まります。樹脂は、コールドプレス圧密中にすでにすべての強化繊維およびフィラー粒子と緊密に接触しているため、熱が加えられると、事前に乾燥した表面を最初に濡らす必要がなく、樹脂はすぐに架橋を開始できます。これは、ホットプレスサイクルを短縮でき、圧密と硬化を同時に行うのではなく、硬化に最適化された、より正確に制御された温度プロファイルを使用できることを意味します。これにより、より一貫した機械的特性を備えた、より均一に硬化されたパッドが生成されます。

寧波徳東機械技術有限公司 、プロフェッショナル 冷間プレス成形機メーカー 摩擦材製造装置における豊富な経験を持つ当社は、この優れたホットプレス硬化結果を可能にする事前圧密条件を最適化するために、特に冷間プレス成形機を設計しています。複数の発明特許と国家ハイテク企業としての地位に裏付けられた同社のエンジニアリング専門知識は、冷間プレス成形機の製品群に組み込まれた精密な圧力制御、プログラム可能なプレスプロファイル、自動複合充填システムに反映されています。

長期的な強度と耐摩耗性: コールドプレスの利点

冷間プレス成形によってもたらされる強度の向上は、完成したパッドの初期の機械的特性を超えて広がり、耐用年数にわたってパッドの特性がどのように変化するかにも影響します。初期密度が高く、より完全で均一な樹脂硬化を備えたパッドは、高エネルギーのブレーキ サイクルの繰り返しによってブレーキ パッドに蓄積される圧縮疲労に対する耐性が高くなります。より緻密でボイドのない微細構造は、使用中に進行性の強度低下を引き起こす亀裂の発生および伝播メカニズムに抵抗し、パッドの構造的完全性を総耐用年数のうちのより長い割合で維持します。

耐摩耗性も同様に、冷間プレス成形によって改善された微細構造から恩恵を受けます。密度が高いということは、摩擦面がブレーキ界面に与える単位面積あたりの材料が多くなり、ブレーキサイクルあたりの摩耗率が減少することを意味します。パッド断面全体に硬質研磨粒子をより均一に分布させることで、不均一な摩耗パターンや摩擦係数の不安定性を引き起こす局所的なハードゾーンとソフトゾーンの発生を回避し、摩擦表面が摩耗しても一貫した表面トポグラフィーを維持します。自動車、商用車、鉄道用途の全範囲にわたって同様に、一貫した予測可能なブレーキパッドの摩耗寿命が重要な性能要件である用途では、冷間プレス成形機の耐摩耗性への貢献は直接的かつ実用的に重要な利点となります。

あs a professional Cold Press Forming Machine Factory with a strong track record of supplying brake component manufacturers both domestically and internationally, Ningbo Delidong Machinery Technology Co., Ltd. combines engineering capability with responsive after-sales service support including installation, training, and spare parts availability to ensure that customers sustain the full performance benefits of their cold press forming equipment throughout its operational life. The company's membership of the China Friction Material Association and its long-established industry partnerships reflect the practical validation of its cold press forming machines in real production environments, making it a reliable partner for manufacturers seeking to elevate their brake pad quality through process-engineered cold press preconsolidation.
