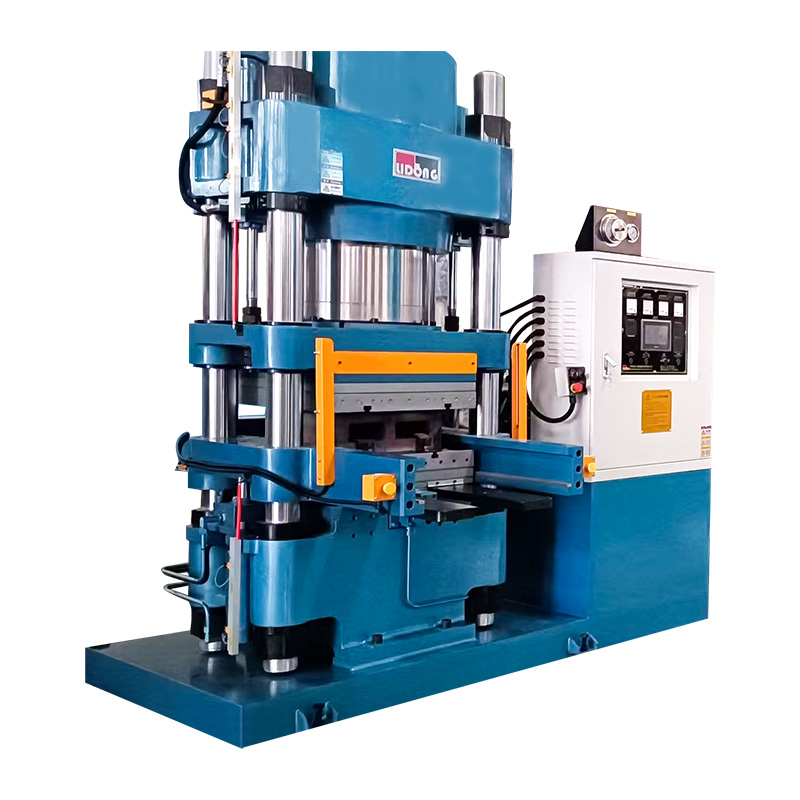

プリプレス成形機

エアポケットは、ブレーキパッド内に存在する可能性のある欠陥の中で最も有害なものの 1 つです。表面からは見えませんが、性能に深く影響するこれらの内部空隙は、ブレーキ使用時に繰り返される圧縮および熱負荷の下で応力集中点として機能する摩擦材料構造の不連続性を表します。エアポケットを含むブレーキパッドは、これらの弱点から亀裂の発生が加速され、負荷がかかると空隙が徐々に崩壊するため不均一な摩耗が発生し、高エネルギーのブレーキングイベントでは壊滅的な剥離が発生する可能性があります。の プリプレス成形機 は、エアポケットが最終硬化構造に埋め込まれる前に除去するように特別に設計された製造装置であり、あらゆる高性能ブレーキパッドの製造プロセスにおいて不可欠な品質のゲートとなります。

ブレーキパッド製造におけるエアポケット形成の根本原因は、摩擦材の配合物自体の性質にあります。典型的なブレーキパッドコンパウンドは、強化繊維、金属粉末、セラミック粒子、潤滑剤、粉末または顆粒状の熱硬化性樹脂バインダーなどの多くの構成成分のドライブレンドです。このルースブレンドが金型キャビティに充填されると、空気で満たされた粒子間空隙が非常に高い割合で含まれます。制御されていないプロセスでは、ホットプレスの硬化段階でこの空気を逃がす必要がありますが、その時点までに温度の上昇により樹脂の粘度が低下し、架橋が開始されているため、材料が周囲で固化する前に閉じ込められた空気が金型通気システムに移動することがますます困難になります。プリプレス成形機は、樹脂の軟化または硬化が始まる前に、周囲温度で制御された油圧をコンパウンドに加え、材料構造から完全かつ系統的に空気を排除する条件を作り出すことで、この問題の根本から解決します。

制御された圧力下での空気排出の物理学

プリプレス成形機が摩擦材料配合充填物から空気を排出するメカニズムには、プレス速度、加えられる圧力、および金型の通気能力の間の慎重なバランスが含まれます。プレス プラテンが金型に装填されたコンパウンド上で閉じ始めると、初期圧力によってばらばらの粒子が再配列され、より高密度に充填されます。充填が進行し、粒子間の接触が増加すると、残りの空気は粒子接触間の徐々に狭くなる経路のネットワークに押し込まれます。この空気が閉じ込められるのではなく逃げるためには、2 つの条件が同時に満たされる必要があります。1 つはプレス速度が十分に遅く、空気が狭くなる粒子間経路を通って圧力が進むと経路が閉じるよりも速く移動できること、もう 1 つは金型の通気システムが、追い出される空気の量に対応できる十分な開口面積と流量を提供することです。

効果的な空気除去を目的として設計されたプリプレス成形機は、通常、サーボ油圧システムまたは比例バルブ制御の油圧回路を通じて実装されるプログラム可能なプレス速度制御を使用しており、プレス エンジニアは多段階のアプローチ プロファイルを定義できます。最初のゆっくりと閉じる段階では、大きな圧密圧力がかかる前に、コンパウンドが沈降し始め、空気が金型の通気口に向かって移動し始めます。続く制御された圧力上昇段階では、徐々に圧密を高めながら空気の排出を続けます。最終段階でのみ完全なプレス圧力が適用され、その時点で材料はすでに実質的に脱気されており、残りの空隙の閉鎖は圧力の増加と空気の移動との競合ではなく、直接的な固化となります。

プリプレス成形機の金型ベント設計

プリプレス成形機で使用される金型は、通気設計により空気除去プロセスで積極的な役割を果たします。高温での樹脂フラッシュのリスクとベントのバランスをとらなければならないホットプレス金型とは異なり、プリプレス金型では、低温コンパウンドが十分に固化する前にベントギャップを通って流れる傾向がないため、より寛大なベントを設計できます。これにより、プリプレス金型の設計者は、特に空気排出性能を重視してベント チャネルの形状を最適化し、金型キャビティの最後の充填点、つまりコンパウンドが最初のプラテン接触点から外側に向かって固化するときに空気が閉じ込められる可能性が最も高い領域にベントを配置することができます。

最適化されたプレス速度プロファイルと適切に設計された金型通気の組み合わせにより、プリプレス成形機は、空気が部分的に閉じ込められたままコンパウンドを単に圧縮するのではなく、エアポケットを排除するのに真の効果を発揮します。機械のプログラム可能なプロセス制御と金型ツールの設計された通気の両方の側面に投資するメーカーは、残留気孔を最小限に抑えたプレプレス成形体を実現し、その後のホットプレス段階で欠陥のない硬化ブレーキパッドの基礎を確立します。

エアポケットの除去の定量化: プレプレスの前後

エアポケットの除去におけるプレプレスの有効性は、完全に固化した材料の理論密度と比較したプレプレス成形体の密度測定によって定量化できます。適切に最適化されたプリプレス成形機の操作により、プレス前の緩やかに帯電した化合物の理論密度が 50 ～ 65 パーセントであるのに対し、理論密度の 85 ～ 95 パーセントの範囲のコンパクト密度が達成されます。この密度の増加は、複合充填空気中に最初に存在し、排出にはるかに不利な条件下でのホットプレス硬化サイクル中に逃げる必要があった空気量の大部分が物理的に除去されたことを表します。

特定のブレーキパッド生産用途に適切なプリプレス成形機を選択するには、製造される製品の要件および稼働する生産環境に照らして機械の技術仕様を体系的に評価する必要があります。用途に合わせて正しく指定されたプリプレス成形機は、メンテナンスの介入を最小限に抑えながら、長期間の生産工程にわたって一貫したプリフォーム品質を提供します。生産要件に対して生産能力が不足しているか、製品の複雑さに対して過剰に仕様が指定されていると、品質と生産性の両方に影響を与える継続的なプロセス管理の課題が発生します。

プレス力とプラテン サイズ: 機械能力と金型要件のマッチング

プリプレス成形機の最も基本的な仕様パラメータは、最大プレス力と金型の取り付けに利用できるアクティブ プラテン領域です。これら 2 つのパラメータによって、機械が複合表面に適用できる最大プレス圧力が決定され、プレス圧力を金型キャビティ面積と対応できる金型サイズの範囲で割った値として計算されます。ブレーキパッドのプリプレスの場合、一般的な目標プレス圧力はコンパウンドの配合とパッドの仕様に応じて 30 ～ 150 メガパスカルの範囲ですが、プリフォームの密度が高く、より強化されたものや、硬く非圧縮性の粒子の割合が高いコンパウンドにはより高い圧力が必要です。

プリプレス成形機を選択する場合、定格プレス力が、製造で使用される金型サイズの全範囲にわたって目標のプリフォーム密度に適切な圧力を提供することを確認し、機械の耐用年数を通じてシールやコンポーネントが摩耗するための油圧効率の段階的な損失を考慮した安全マージンを確保してください。スループットを最大化するために複数のブレーキパッドプリフォームを同時にプレスするマルチキャビティ金型は、単一キャビティ金型に比べて比例してより高い総プレス力を必要とし、機械の仕様は生産で使用される最大のマルチキャビティ構成の総金型面面積を考慮する必要があります。

油圧システムのタイプ: 従来型 vs. サーボ油圧式

油圧システムのタイプは、プリプレス成形機を選択する際に最も重要な仕様の選択の 1 つです。従来の油圧システムは、オン/オフまたは比例方向制御バルブを備えた固定容量型ポンプを使用しており、信頼性が高く、メンテナンスが比較的簡単ですが、プレス速度と圧力プロファイル制御の精度には限界があります。サーボ油圧システムは、サーボ モーターによって駆動される可変容量ポンプを使用し、位置および圧力センサーからの閉ループ フィードバックによって制御され、プログラムされたプレス プロファイルの実行精度が大幅に向上し、エネルギー効率が向上し、プロセスの偏差に対する応答が速くなります。

プリプレス成形機が、効果的な空気除去と均一な密度に必要な正確なゆっくりと閉じるプロファイルと圧力上昇プロファイルを一貫して実行する必要がある高品質のブレーキパッドの製造では、サーボ油圧システムは、従来の油圧設計に比べて重要な性能上の利点をもたらします。サーボ油圧技術への投資プレミアムは通常、スクラップ率の削減、プリフォームの一貫性の向上、機械の耐用年数にわたるエネルギー消費の削減によって回収されます。

プリプレス成形機の選定基準：比較表

次の表は、さまざまな生産要件に適した仕様レベルに関するガイダンスとともに、プリプレス成形機を選択するための主要な仕様パラメータをまとめたものです。

自動化レベルと生産ラインとの統合

プリプレス成形機の自動化の適切なレベルは、生産量、生産におけるさまざまなパッド仕様の数、上流のコンパウンド準備と下流のホットプレス操作との統合の程度によって異なります。生産量が少ない場合は、基本的な PLC 制御を備えた手動操作のプリプレス成形機で十分な場合があります。より大量の場合は、自動化されたコンパウンドのディスペンス、ロボットによる金型のロードとアンロード、および下流の機器とのコンベア統合を備えた半自動または全自動のプリプレス成形機により、スループットが大幅に向上し、手動操作に伴う人件費とばらつきが削減されます。

寧波徳東機械技術有限公司 、プロフェッショナルとして認められる プリプレス成形機メーカー 摩擦材料装置業界では、小規模な作業に適した基本的な手動補助機械から、大量の複数仕様の生産環境向けに設計されたロボット統合を備えた完全自動セルまで、あらゆる自動化レベルにわたるプリプレス成形機を提供しています。同社の広範な特許ポートフォリオと国家ハイテク企業としての地位は、プリプレス成形機シリーズの機械設計と自動化システムの両方に適用されたエンジニアリング投資の深さを反映しています。

ブレーキパッド製造のプリプレス段階はそれ自体が目的ではなく、その後に続く最終のホットプレス硬化プロセスに最適な開始条件を作り出すことが主な目的である準備段階です。プレプレスされた成形体と緩いコンパウンド装入物がどのように異なるのか、またこれらの違いが最終硬化製品の品質にとって非常に重要である理由を正確に理解することで、高品質のブレーキパッド製造プロセスにおけるプレプレス成形機の真の価値が明らかになります。

寸法安定性と金型装着精度

プレプレスの最もすぐに実用的な利点の 1 つは、得られる成形体が、粉末状の充填物ではなく、寸法的に安定した取り扱い可能な物体になることです。プリプレスされたブレーキ パッドの成形体は、金型キャビティの形状に一致する定義された形状を備えた個別のコンポーネントとして、取り扱い、搬送、配向、ホットプレス金型への装填が可能です。この取り扱い性により、ルースパウダーでは不可能な、正確で一貫した金型への装填が可能になります。成形体を金型内に正確に配置することができ、金型キャビティのすべての領域が均等に十分に充電され、パッド形状の非対称の特徴が金型に対して正しく配向されることが保証されます。

正確な金型装着により、最終的に硬化したパッドの密度が均一になります。ホットプレス金型にキャビティに正確に適合するプレプレス成形体が装填されると、ホットプレスは硬化のための最終圧密圧力と熱を加えるだけでよく、ルースパウダー充填に必要な配合流を同時に管理する必要はありません。このホットプレス作業の簡素化により、ホットプレス サイクルを、圧密と硬化を同時に行うのではなく、硬化専用に最適化することができ、全面領域にわたってより一貫した機械的特性を備えた、より均一に硬化されたパッドが生成されます。

材料界面での接着力の強化

多くのブレーキパッド設計には、摩擦材ブロックに接着されたスチール製バッキングプレートが組み込まれており、プレス前にバッキングプレート表面に接着剤層が塗布されています。緩いコンパウンドから直接ホットプレスする場合、摩擦材とバッキング プレートの間に強力で均一な接着結合を実現することは困難です。これは、コンパウンドが硬化プロセスと同時に接着面に対して流動して固化する必要があり、流動、接着、硬化の間に競合が発生し、同時に最適化することが困難であるためです。

プリプレスはこの課題を変えます。ホットプレス金型内で接着剤を塗布したバッキングプレートに配置されたプレプレス成形体は、接着剤層と良好な機械的結合の可能性を備えた、強化された平らな表面を示します。ホットプレス条件下では、熱と最終的な圧密圧力の組み合わせにより、成形表面と接着剤が緊密に接触し、樹脂が硬化して接着形状が所定の位置に固定される前に、接着領域全体にわたって接着剤層が完全に濡れます。このプロセスシーケンスを通じて達成される結合強度と均一性は、緩いコンパウンドから直接ホットプレスすることによって達成できるものを常に上回っており、その結果、層間剥離のリスクが低く、有効耐用年数が長いブレーキパッドが得られます。

プリプレス準備によるホットプレスサイクルの最適化

ホットプレス硬化サイクルは、ブレーキ パッド製造において最もエネルギーと時間がかかるステップであり、その期間を最小限に抑えながら硬化製品の品質を最大化することは、ブレーキ パッド メーカーにとって最も重要なプロセス最適化の機会の 1 つです。プリプレス成形機は、ルースパウダー装入ではなく、事前に固化された空気を含まない成形体をホットプレスに送り込むことで、この最適化に直接貢献します。これにより、ホットプレスサイクルは、プリプレス成形機がすでに完了している圧縮や脱気作業ではなく、硬化にその熱的および機械的エネルギーを集中させることができます。

実際問題として、これは、プレプレス成形体のホットプレス サイクルが、通常、直接充填されたルース コンパウンドよりも短くできることを意味します。これは、成形体がルース チャージよりも低い総エネルギー入力で目標の密度と表面状態に到達し、プロセス エンジニアが良好なコンパウンドの流れに必要な温度と制御された硬化に適切な温度の間で妥協を強いられることがないため、より正確に最適化された温度プロファイルを使用できるためです。その結果、単位あたりのエネルギー消費量が少なくなり、より短い時間で生産される高品質の硬化製品が得られます。この組み合わせにより、製品の品質と製造の経済性の両方が同時に向上します。

最終製品の構造的完全性と性能の一貫性

プレス前の準備によってもたらされる構造的完全性の向上は、使用中の完成したブレーキパッドの性能特性に直接反映されます。系統的な空気除去とプリプレス成形機の制御された固化によって達成される、より高く均一な密度により、より一貫した局所硬度、強化繊維と摩擦調整剤のより均一な分布、および周期的な制動荷重下での疲労亀裂の発生と伝播に対する優れた耐性を備えた摩擦材料の微細構造が生成されます。

生産バッチ全体および個々のパッドの耐用年数全体にわたる摩擦係数、摩耗率、騒音挙動の安定性という性能の一貫性は、ブレーキ パッド製品の商業的に最も重要な品質特性の 1 つです。自動車、商用車、鉄道用途の最終顧客はすべて、予測どおりに動作し、既知の速度で摩耗し、耐用年数が終わるまで性能特性を維持できるブレーキ パッドを必要としています。微細構造の均一性に対するプリプレス成形機の貢献は、この性能の一貫性を可能にする重要な要因です。そのため、技術的に要求の厳しいブレーキパッドの製造作業において、プリプレス段階が標準的な手法となっています。

プロフェッショナルとして プリプレス成形機工場 国内外の市場にブレーキ部品メーカーに製品を供給している寧波徳洞機械科技有限公司は、単独のプリプレス工程だけでなく、完全な製造プロセスの状況を念頭に置いて各機械を設計しています。同社は、中国摩擦材協会の評議会会員であり、大手ブレーキパッドメーカーとの長期的なパートナーシップは、プリプレス成形機のパフォーマンスが実際の生産環境で最終製品の品質にどのように結びつくのかについての深い理解を反映しています。 Delidong Machinery は、設置、試運転、オペレータートレーニング、継続的な技術支援を含む専門的なアフターサポートにより、お客様が装置の稼働期間全体にわたってプリプレスの品質と効率のメリットを最大限に享受できるようにします。
