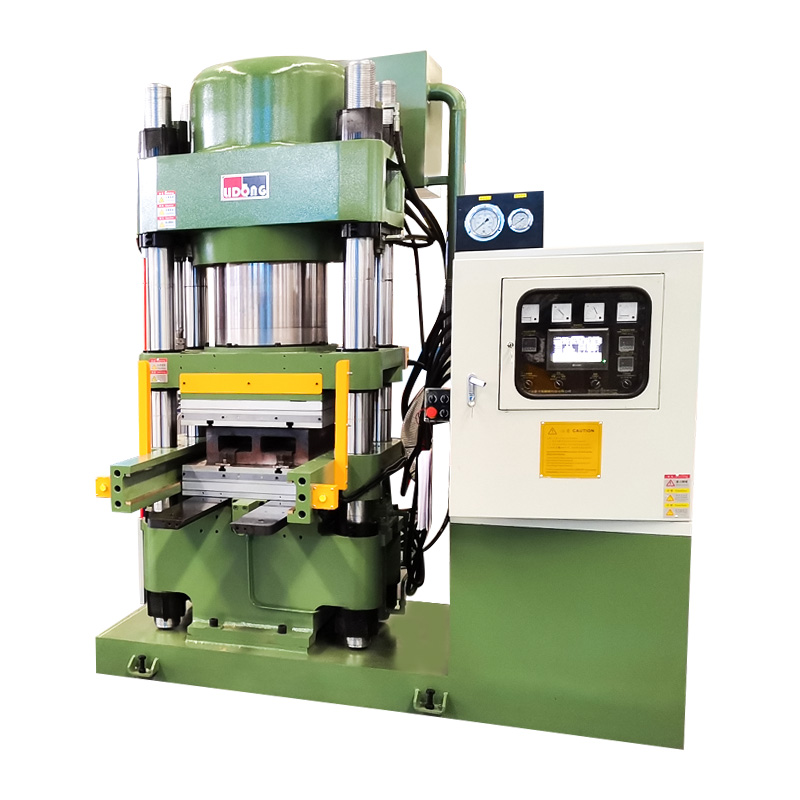

電車ブレーキシュープレス機

あ 電車ブレーキシュープレス機 は製造装置の重要な部分であり、その性能が製造するブレーキ シューの品質、一貫性、長期信頼性を直接決定します。鉄道ブレーキシューは極度の機械的ストレス下で動作し、高速で走行する重荷重の鉄道車両の運動エネルギーを吸収するため、標準以下のブレーキシューが使用されると重大な結果が生じる可能性があります。このため、適切な列車用ブレーキ シュー プレス機の選択は、ブレーキ部品メーカーにとって最も重要な調達決定の 1 つとなります。どの機能が本当に重要なのか、そしてなぜ重要なのかを理解することは、十分な情報に基づいた購入決定の基礎となります。

鉄道ブレーキ シュー プレス機の中核となる機能は、精密に機械加工された金型に配置された複合材料または摩擦材料コンパウンドに制御された一貫した油圧を加え、材料を正しい密度、寸法、機械的特性を備えた完成品ブレーキ シューに成形することです。高品質の鉄道ブレーキシュープレス機のすべての設計機能は、長期にわたる生産稼働にわたって無駄を最小限に抑えて、この結果を確実に繰り返し達成することを目的としています。高性能機械と適切な機械を区別する特徴は、圧力システム設計、構造剛性、制御システム能力、金型の互換性という 4 つの主なカテゴリに分類できます。

圧力システム設計: フローティングオイルシリンダー技術

油圧システムは鉄道ブレーキ シュー プレス機の心臓部であり、油圧シリンダーの配置の設計が競合製品間の技術的に最も重要な差別化要因となります。従来のプレス機は、単一方向から力を加える固定位置のシリンダーを使用しているため、特に大量生産に使用される多数個取りの金型では、金型面全体に圧力が不均一に分布するという固有のリスクが生じます。この不均一さは、完成したブレーキシュー内の密度のばらつきとして現れ、その結果、摩耗特性が不安定になり、使用中に早期故障が発生する可能性があります。

フローティング オイル シリンダーの設計は、この制限に根本的に対処します。フローティングシリンダー配置では、圧力が加えられるとシリンダーが金型表面に対して自動的に位置合わせされ、あらゆる生産環境で時間の経過とともに蓄積される材料の厚さ、金型の磨耗、寸法公差のわずかな変動が自動的に補正されます。その結果、個々の金型の特定の状態や生産バッチ間で必然的に生じるわずかな変動に関係なく、プレス サイクル全体を通して金型面全体にわたる圧力分布が一貫した状態に保たれます。寸法と密度の一貫性要件が厳密に指定されている鉄道ブレーキシューの製造では、フローティングオイルシリンダーの設計は贅沢な機能ではなく、基本的なエンジニアリングの必要性です。

構造剛性とフレーム構造

鉄道ブレーキシュープレス機のフレームは、装置の稼働期間中、数百万回のプレスサイクルを通じて、わずかなたわみで完全な油圧プレス力に耐える必要があります。荷重下でのフレームのたわみは、安定した製品品質の敵です。プレス フレームのわずかなたわみでさえ、金型面での圧力分布の不規則性に直接影響します。高品質の鉄道ブレーキ シュー プレス機は、精密に機械加工されたガイド コラムとプラテンを備えた重量溶接鋼フレーム構造を使用しており、最大定格荷重下でも位置合わせ公差を維持します。

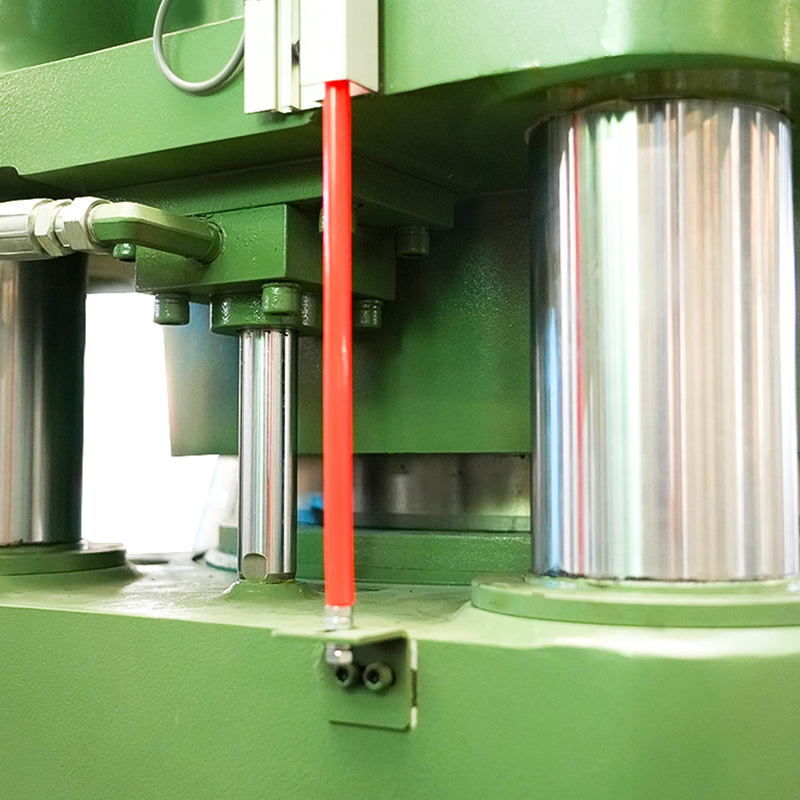

ガイド コラム システムは、通常、プレス プラテンのコーナーに配置された 4 つのコラムであり、プレス ストローク全体にわたって平行なプラテンの位置合わせを維持するために特に重要です。コラム径、表面硬度、潤滑システムの設計は、アライメント精度の長期維持に貢献します。適切に設計された列車用ブレーキシュープレス機では、ガイドコラムの摩耗は予測可能であり、製品の品質変動の予測不能な原因となるのではなく、定期的なメンテナンスによって管理可能です。

制御システムの機能とプロセスのプログラマビリティ

最新の鉄道ブレーキシュープレス機にはプログラム可能な制御システムが装備されており、オペレーターは油圧プロファイル、温度設定、プレス期間、最大圧力での滞留時間、および減圧速度を指定する完全なプレスプログラムを定義して保存できます。これらのプログラムを正確に保存して呼び出す機能は、複数のブレーキ シュー仕様が同じ機械で製造され、シフト間およびオペレータ間でのプロセスの一貫性が品質要件となる生産環境にとって不可欠です。

あdvanced PLC-based control systems with touchscreen interfaces allow process parameters to be set with precision, monitored in real time, and logged automatically for quality traceability purposes. Alarm and fault detection systems that identify deviations from programmed parameters during the pressing cycle and stop the machine before a defective part is produced are a significant quality assurance feature that reduces scrap and rework costs in high-volume production.

金型の互換性とクイックチェンジシステム

あ train brake shoe press machine is only as versatile as its ability to accommodate the range of mold configurations required for the brake shoe specifications in production. Key considerations include the maximum mold size the machine can accept, the daylight opening between platens when the press is fully open, the platen surface area, and the mold mounting and alignment system used. Quick-change mold systems with standardized mounting interfaces, hydraulic mold clamping, and pre-set alignment features reduce mold changeover time significantly compared to manual bolt-down systems, which has a direct impact on production scheduling flexibility and overall equipment effectiveness.

一貫した圧力分布は、おそらく鉄道ブレーキ シュー プレス機の最も重要な性能要件です。これは、完成したブレーキ シューの寸法精度、材料密度、機械的強度、摩耗特性といった主要な品質特性のすべてが確立される物理的なメカニズムだからです。プレス機械設計における圧力の一貫性の背後にある工学原則を理解すると、高品質の生産設備において特定の技術的特徴が譲れない理由が明らかになります。

圧縮成形における圧力分布の物理学

とき 電車ブレーキシュープレス機 装填された金型上で閉じる場合、シリンダーによって加えられる油圧力は、プラテンと金型構造を介して材料コンパウンドに均一に伝達されなければなりません。理想的なシステムでは、金型面上のすべての点が単位面積あたりまったく同じ圧力を受けます。実際に、この理想を達成するには、プラテンのたわみ、シリンダーの位置合わせ、金型の設計、金型キャビティ内の複合流動特性に細心の注意を払う必要があります。

プラテンのたわみは、プレス機械における圧力の不均一性の最も重大な原因の 1 つです。油圧力がプラテンの中心に (多くの従来の設計のように、単一の中央シリンダーによって) 加えられると、プラテンはわずかに曲がり、中心がエッジよりも大きくたわみます。このたわみは、金型の中心の材料が端の材料よりも多くの圧力を受けることを意味し、その結果、ブレーキ シューの周囲よりも中心の密度が高くなります。複数キャビティ金型の場合、この影響は、金型の中心に位置するキャビティが端の部品よりも密度の高い部品を生成することを意味します。これは、プロセス調整だけで取り除くのが難しい体系的な不一致です。

フローティングシリンダー設計がアライメントの問題をどのように解決するか

高性能列車ブレーキシュープレス機で使用されるフローティングオイルシリンダー設計は、圧力の一貫性のアライメントと荷重分散の両方の側面に同時に対処します。フローティング設計により、シリンダーが金型の方向と完全に一致しない位置に固定されるのではなく、金型面に自動的に位置合わせできるため、油圧力のベクトルが常に金型表面に対して垂直になります。これにより、固定シリンダーが金型を押すときに発生する、シリンダー軸成分に対して完全に垂直ではない横力成分が除去されます。この横力成分は、材料配合物にせん断応力を生み出し、完成品の密度勾配に寄与します。

複数キャビティの金型用途では、一部の列車ブレーキ シュー プレス機の設計では、単一の中央シリンダーではなく、金型キャビティごとに 1 つ、または大きな金型のセクションごとに 1 つずつ、独立して制御される複数の油圧シリンダーを使用します。この構成により、各キャビティまたはセクションに加えられる圧力を個別に調整することができ、生産寿命を通じて大型金型の特定の領域で発生する金型の磨耗の変動や材料の配合流量の違いを補償できます。

温度均一性と圧力応答におけるその役割

ブレーキシューコンパウンドを高温でプレスして、完成部品に機械的特性を与える加硫反応または硬化反応を開始するホットプレス用途では、金型面全体の温度均一性が圧力均一性と同じくらい重要です。金型プラテン全体の温度勾配により、材料コンパウンドが金型の異なる領域で異なるタイミングで硬化温度に到達し、その結果、流動特性、硬化度、そして最終的には完成したブレーキ シューの密度と機械的特性に違いが生じます。

ホットプレス用途向けの高品質列車ブレーキシュープレス機は、複数の独立した加熱ゾーンを備えた電気加熱プラテン、プラテン表面の複数の点での温度検知、および設定温度を正確に維持する PID (比例積分微分) 温度制御ループを使用します。均一な温度と均一な液圧の組み合わせにより、大型金型の全領域にわたって、また長時間にわたる生産工程にわたって、真に一貫したブレーキシューを生産するための条件が生み出されます。

圧力分散性能比較表

次の表は、鉄道ブレーキシュープレス機で使用されるさまざまなシリンダー設計アプローチの圧力分布性能特性を比較し、従来の設計と先進的な設計の間の工学的トレードオフを強調しています。

手動式列車ブレーキシュープレス機から自動化された列車ブレーキシュープレス機への移行は、ブレーキ部品メーカーにとって最も重要な機能アップグレードの 1 つです。ブレーキシュープレスの文脈における自動化には、プレスサイクルの基本的な PLC 制御から、ロボットマテリアルハンドリングを備えた完全に統合された製造セル、自動金型のロードおよびアンロード、工程内品質測定、およびリアルタイムの生産データ管理に至るまで、幅広いテクノロジーが含まれます。自動化の各レベルは特定の効率上の利点をもたらし、自動化システムが提供するものの全範囲を理解することは、製造業者がどこに自動化投資が最大の利益をもたらすかを特定するのに役立ちます。

プログラムされたプレスプロファイルによるサイクルタイムの最適化

列車用ブレーキシュープレス機における自動化による効率性の最も直接的な利点は、手動操作には匹敵しない精度と再現性で、最適化されたプレスサイクルプロファイルを実行できることです。通常、プレス サイクルには、急速アプローチ段階 (材料が接触する前にプラテンが金型に向かって急速に移動する)、制御されたプレス段階 (圧力が指定された速度で増加する)、ドウェル フェーズ (材料の流れと初期硬化を可能にするために最大圧力が指定された期間維持される)、および制御された減圧フェーズ (完成品の層間剥離や表面欠陥を防ぐ速度で圧力が解放される) が含まれます。手動制御の機械はオペレータの判断と応答時間に依存してこれらのフェーズを実行するため、サイクル期間とプロセスパラメータにばらつきが生じ、製品の一貫性に直接影響します。

あn automated train brake shoe press machine executes each phase of the pressing cycle according to programmed parameters, with response times measured in milliseconds rather than the seconds that characterize manual intervention. This precision allows cycle times to be minimized using the shortest dwell time that consistently produces parts meeting specification, rather than the conservative dwell times that operators tend to use manually to ensure conformance which directly increases machine throughput without compromising product quality.

材料の有効利用と廃棄物の削減

あutomated systems optimize material utilization in train brake shoe press machine operations by ensuring that the precise specified charge weight of compound is used for each pressing cycle, and that the pressing parameters are executed consistently enough to minimize the production of out-of-specification parts that must be scrapped or reworked. Manual operations are prone to charge weight variation operators loading compound by hand introduce weight variations that result in dimensional variation in the finished part and to process parameter variation that increases the scrap rate.

あutomated compound loading systems using weigh-dispensing hoppers or pre-weighed compound charges eliminate charge weight variation at the source. Combined with the process consistency delivered by programmed press cycle control, this automation reduces material waste from scrap and rework to a fraction of what is typical in manual operations. For a material as costly as high-performance friction compound, this waste reduction represents a significant direct cost saving that contributes meaningfully to the economics of automated train brake shoe press machine investment.

品質監視およびトレーサビリティ システムとの統合

あutomated train brake shoe press machines generate process data hydraulic pressure curves, temperature logs, cycle time records, and deviation alerts for every part produced. This data can be captured automatically and linked to part identification through barcode or RFID systems, creating a complete traceability record that connects every finished brake shoe to the specific process parameters under which it was produced. This traceability capability is increasingly required by railway industry quality standards and by end customers who need confidence in the manufacturing process behind safety-critical components.

Ningbo Delidong Machinery Technology Co., Ltd. は、鉄道ブレーキ部品生産用の自動プレス システムにおける広範なエンジニアリング能力を備えた中国の鉄道ブレーキ シュー プレス機の専門メーカーです。同社は複数の発明特許と実用新案特許を保有しており、自動列車ブレーキシュープレス機製品群の背後にあるエンジニアリング投資の深さを反映して、国家ハイテク企業の資格として認められています。 Delidong の機械には、高度な PLC 制御、リアルタイムのプロセス監視、および鉄道業界の顧客の品質トレーサビリティ要件をサポートするデータ ロギング システムが組み込まれています。

ロボットの統合と完全な生産セルオートメーション

最先端の自動列車ブレーキシュープレス機の設置では、プレス自体をロボットマテリアルハンドリングを備えた完全な製造セルに統合し、バルク保管庫からの自動複合材料の積み込み、ロボットによる金型の積み下ろし、工程中の寸法検査、適合部品と不適合部品の自動仕分けを行います。これらの完全に自動化されたセルは、オペレータの介入を最小限に抑えながら継続的に動作するため、生産的なプレス時間を最大化し、手作業に伴う人件費やばらつきを排除します。

また、完全自動化により、スキル レベルや経験が異なるオペレーター間で発生するパフォーマンスのばらつきがなく、複数のシフトにわたって一貫した運用が可能になります。 1 台の列車用ブレーキ シュー プレス機で 1 シフトあたり数千個の部品を生産することが予想される大量生産環境では、完全自動化の一貫性の利点は、どのレベルの手動操作で達成できるものよりも、不良率の低下、歩留まりの向上、および部品あたりの総コストの削減に直接つながります。

長期的な効率: メンテナンス、稼働時間、機器の寿命

あutomated train brake shoe press machines are typically designed with predictive and preventive maintenance systems that monitor key components hydraulic pressure, oil temperature, cylinder seal condition, guide column lubrication, and electrical system performance and alert maintenance personnel to developing issues before they cause unplanned downtime. This condition-monitoring capability transforms maintenance from a reactive activity to a proactive one, which has a major impact on equipment availability and production schedule reliability.

あs a professional 鉄道ブレーキシュープレス機械工場 国内市場と海外市場の両方にサービスを提供する Delidong Machinery は、設置、オペレータートレーニング、予防保守プログラム、スペアパーツの入手可能性などの包括的なアフターサポートを提供し、顧客が自動化装置の稼働期間全体にわたって効率のメリットを維持できるようにします。業界での高い評判と大手ブレーキ部品メーカーとの長期的なパートナーシップに裏打ちされた同社の技術サポートへの取り組みにより、自動プレス技術に投資する鉄道部品メーカーにとって信頼できるパートナーとなっています。最新の世界的な設計コンセプトの統合による継続的な改善により、Delidong の鉄道ブレーキ シュー プレス機は、長年にわたる要求の厳しい生産サービスを通じて高いパフォーマンスと安定性を維持できます。
